রিক্সিফায়ার পাওয়ার সিস্টেম এবং ইন্টেলিজেন্ট ভেন্টিলেশন সিস্টেমের সাথে সমন্বিত আউটডোর সরঞ্জাম ক্যাবিনেট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | ESTEL |
| সাক্ষ্যদান: | ISO9001 |
| মডেল নম্বার: | ET9090210-40U |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ১টি সেট |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | কাঠের কেস |
| ডেলিভারি সময়: | 3-4 সপ্তাহ |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 5000 পিসিএস/মাস |
|
বিস্তারিত তথ্য |
|||
| একটি বগি:: | 19 ইঞ্চি, 40 ইউ | ক্যাবিনেটের উপাদান: | গ্যালভানাইজড ইস্পাত |
|---|---|---|---|
| বাহ্যিক মাত্রা: | W×D×H 900x900×2100mm | রঙ: | ধূসর RAL7032 |
| দরজা: | সামনের একটি দরজা | লেপ: | বিরোধী জারা বহিরঙ্গন পাউডার আবরণ |
| বিশেষভাবে তুলে ধরা: | বুদ্ধিমান বায়ুচলাচল সিস্টেম বহিরঙ্গন টেলিকম ক্যাবিনেট,ইন্টিগ্রেটেড রিক্সিফায়ার আউটডোর সরঞ্জাম ক্যাবিনেট,বহিরঙ্গন সরঞ্জামের ক্যাবিনেট |
||
পণ্যের বর্ণনা
রিক্সিফায়ার পাওয়ার সিস্টেম এবং ইন্টেলিজেন্ট ভেন্টিলেশন সিস্টেমের সাথে সমন্বিত আউটডোর সরঞ্জাম ক্যাবিনেট
1. রিক্সিফায়ার পাওয়ার সিস্টেম এবং ইন্টেলিজেন্ট ভেন্টিলেশন সিস্টেমের সাথে সংহত বহিরঙ্গন সরঞ্জাম ক্যাবিনেট বৈশিষ্ট্যঃ
● বহিরঙ্গন নির্মাণ
● 40 র্যাক ইউনিট (RU), স্ট্যান্ডার্ড 19 ′′ রেল
● সামনের অ্যাক্সেস (পিছনের অ্যাক্সেস ঐচ্ছিক)
● তিন পয়েন্টের অ্যান্টি-চুরি লকিং সিস্টেম, সমর্থন হেডলক
● বাইরে পাউডার লেপ, ক্ষয় প্রতিরোধক
● স্ট্যান্ডার্ড রঙঃ হালকা ধূসর, RAL7035. কাস্টম রঙ উপলব্ধ
● ক্যাবল ইনপুট ক্যাবিনেটের নীচে
● গ্রাউন্ডিং বার অন্তর্ভুক্ত করুন
● দরজার বন্ধনী লাগান
● অপশনাল কুলিং সলিউশন: ফ্যান ভেন্টিলেশন, এয়ার কন্ডিশনার, তাপ এক্সচেঞ্জার
2. ইন্টিগ্রেটেড আউটডোর কেলেন্ডার টেকনিক প্যারামিটারঃ
| শ্রেণী | ET48300-Y45D613A | |
| সিস্টেম | মাত্রা ((মিমি) | 482.0(W) *350.0(D) *13U(H) |
| ওজন | ≤20kg ((সঠিককরণ মডিউল ছাড়া) | |
| শীতল করার মোড | প্রাকৃতিক শীতলতা | |
| ইনস্টলেশন মোড | ১৯ ইঞ্চি র্যাক বা ক্যাবিনেটের ভিতরে ইনস্টল করা | |
| আইপি গ্রেড | আইপি ২০ | |
| এসি বিতরণ | ইনপুট ভোল্টেজ | ৩৫৩-৪০৬ ভ্যাক |
| নামমাত্র ইনপুট ভোল্টেজ | 380Vac | |
| ইনপুট ক্ষমতা | ৬৩এ/৩পি | |
| এসি এসপিডি | 20kA/40kA, 8/20μs | |
| ফোটোভোলটাইক বিতরণ | ইনপুট ভোল্টেজ | ১২০-৪২৫ ভ্যাক |
| নামমাত্র ইনপুট ভোল্টেজ | ৩৪০ ভ্যাক্স | |
| ইনপুট ক্ষমতা | 25A/2P*8 MCB | |
| এসি এসপিডি | 20kA/40kA, 8/20μs | |
|
ডিসি বিতরণ
|
আউটপুট ভোল্টেজ | -৪২-৫৮ভিডিসি,নামমাত্র মানঃ -৫৩.৫ভিডিসি |
| সর্বাধিক ক্ষমতা | ২৪ কিলোওয়াট | |
| ব্যাটারি সংযোগ | 125A/1Px4 | |
| লোড ব্রেকার |
LLVD:125A/1P*4+63A/1P*4+32A/1P*3; BLVD:6A/1P*3+10A/1P*4+16A/1P*4; |
|
| ডিসি এসপিডি | 10kA/, 8/20μs | |
| সংশোধনকারী | কার্যকারিতা | ≥96%@340Vdc/ 53.5VDC নামমাত্র লোড |
| নামমাত্র শক্তি | ৩০০০W ((২০০-৪২৫Vdc) | |
| কাজের তাপমাত্রা | -40°C~+75°C ((পরিপূর্ণ আউটপুট 55°C এর নিচে) | |
| মাত্রা | 106.5mm(W) ×286mm(D) ×41.5mm ((1U/H) | |
| শীতল করার মোড | ফ্যান দিয়ে জোর করে ঠান্ডা করা | |
| কন্ট্রোলার | সিগন্যাল ইনপুট | 4 AI ((3 ব্যাটারি তাপমাত্রা, 1 পরিবেষ্টিত তাপমাত্রা), 6 DI ((SPD, 6 সাধারণ DI) |
| অ্যালার্ম আউটপুট | 4 শুষ্ক যোগাযোগ | |
| যোগাযোগ বন্দর | LAN/RS232/RS485 ইন্টারফেস,LAN-SNMP,TCP/IP | |
| প্রদর্শন মোড | এলসিডি | |
|
পরিবেশ
|
অপারেটিং তাপমাত্রা | -৪০°সি~+৬৫°সি |
| সংরক্ষণের তাপমাত্রা | -৪০°সি~+৭০°সি | |
| অপারেটিং আর্দ্রতা | 0% ~ 95% ((অ-কন্ডেনসিং) | |
| উচ্চতা | 0 ~ 3000m ((যদি উচ্চতা 2000m থেকে 3000m এর মধ্যে থাকে, তবে সর্বোচ্চ অপারেটিং তাপমাত্রা 200m দ্বারা উচ্চতা বৃদ্ধি হিসাবে 1 °C হ্রাস পায়।) |
|
3. শীতল সিস্টেম
4. রেক্টিফায়ার সিস্টেমের নিয়ামকঃ
এমসি২৬০০ হল মেগমিট দ্বারা বিকাশিত নতুন প্রজন্মের ডিসি পাওয়ার কন্ট্রোলার। এটি অনেকগুলি বৈশিষ্ট্য এবং ফাংশন এবং আরও শক্তিশালী, ব্যবহারকারী-বান্ধব এবং সহজেই ব্যবহারযোগ্য ইন্টারফেস সরবরাহ করে।এই মনিটরিং মডিউলটি মেগমিটের রেক্টিফায়ার মডিউলগুলির সাথে একত্রে একটি পাওয়ার মনিটরিং সিস্টেম গঠন করে, সৌর মডিউল এবং বিতরণ প্লাগ-ইন ফ্রেম (বা বিতরণ ক্যাবিনেট), মানব-মেশিন ইন্টারফেসে ইন্টারেক্টিভ অপারেশন বাস্তবায়ন, সিস্টেম অপারেটিং অবস্থা পর্যবেক্ষণ,বুদ্ধিমান ব্যাটারি ব্যবস্থাপনা, এবং স্বয়ংক্রিয় শক্তি সঞ্চয় ব্যবস্থাপনা। MC2600 নিয়ামক বিভিন্ন যোগাযোগ ইন্টারফেস প্রদান করে, যেমন CAN, RS485, ইথারনেট এবং শুকনো পরিচিতি।RS485 এবং ইথারনেট পোর্ট নমনীয় এক্সটেনশন ফাংশন এবং পরামিতি সেটিং প্রদান, ফার্মওয়্যার এবং লগ ডাউনলোড / আপলোড, দূরবর্তী মনিটর সিস্টেম অ্যাক্সেস, এবং এটি দূরবর্তী পর্যবেক্ষণ উপলব্ধি করতে পারেন।MC2600 কে পৃথক সিস্টেম বা হাইব্রিড পাওয়ার সিস্টেম হিসাবে ব্যবহার করা যেতে পারে.
5সিস্টেমের গঠন:
MC2600 নিয়ামক একসাথে সংশোধন মডিউল, সৌর মডিউল, ডিজেল জেনারেটর, বিতরণ প্লাগ ইন ফ্রেম (বা
চিত্র ১-১ সিস্টেম মনিটরিং সমাধান দেখায়।
6. আইভিএস ((বুদ্ধিমান বায়ুচলাচল সিস্টেম) কাজ নীতিঃ
এই সিস্টেমটি একটি বুদ্ধিমান বায়ুচলাচল ব্যবস্থা যা টেলিযোগাযোগ কক্ষের জন্য বায়ু সঞ্চালন, বায়ু পরিস্রাবণ এবং শীতল নিয়ন্ত্রণ সরবরাহ করে।এটি সরাসরি বাইরে থেকে ঠান্ডা বাতাস টেলিকম রুমে নিয়ে আসে এবং টেলিকম রুম থেকে বাইরে গরম বাতাস নির্গত করে প্রাকৃতিক শীতলতা অর্জন করে।এই সিস্টেমটি স্বতন্ত্রভাবে বা এয়ার কন্ডিশনার কুলিং ডিভাইসের সাথে সংহতভাবে ব্যবহার করা যেতে পারে।
প্রযুক্তিগত পরামিতি
পাওয়ার সাপ্লাইঃ DC48V;
বর্তমানঃ ১ এ;
বায়ু ভলিউমঃ ৫৬০ সিএফএম
শব্দঃ ≤55dB;
প্রয়োগঃ বিভিন্ন ধরণের ক্যাবিনেটের জন্য প্রযোজ্য।
7. ওয়ার্কিং ডায়াগ্রামঃ
| মেইনস নরমাল | এয়ার কন্ডিশনারের ত্রুটি | প্রধান ব্যর্থতা | ||||||
| ফ্যান অন | এয়ার কন্ডিশনার চালু | ফ্যান অন | ফ্যান অন | LVLD এর পরে | ||||
| ক্যাবিনেটের ভিতরে তাপমাত্রা | < ৩৫ ডিগ্রি সেলসিয়াস | ৩৫-৪০ ডিগ্রি সেলসিয়াস | > ৪০ ডিগ্রি সেলসিয়াস | < ৩৫ ডিগ্রি সেলসিয়াস | ≥৩৫ ডিগ্রি সেলসিয়াস | < ৩৫ ডিগ্রি সেলসিয়াস | ≥৩৫ ডিগ্রি সেলসিয়াস | |
| এয়ার কন্ডিশনার | বন্ধ করো | বন্ধ করো | পাওয়ার-অন অটো স্টার্ট | বন্ধ করো | বন্ধ করো | বন্ধ করো | বন্ধ করো | বন্ধ করো |
|
বুদ্ধিমান বায়ুচলাচল ব্যবস্থা |
একক ফ্যান শক্তি চালু এবং কাজ শুরু | একাধিক ফ্যান শক্তি চালু এবং কাজ শুরু | বন্ধ করো | একক ফ্যান শক্তি চালু এবং কাজ শুরু | একাধিক ফ্যান শক্তি চালু এবং কাজ শুরু | একক ফ্যান শক্তি চালু এবং কাজ শুরু | একাধিক ফ্যান শক্তি চালু এবং কাজ শুরু | বন্ধ করো |

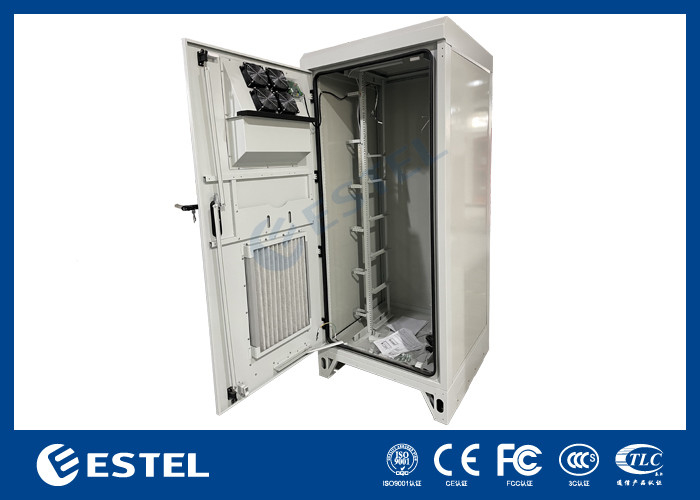

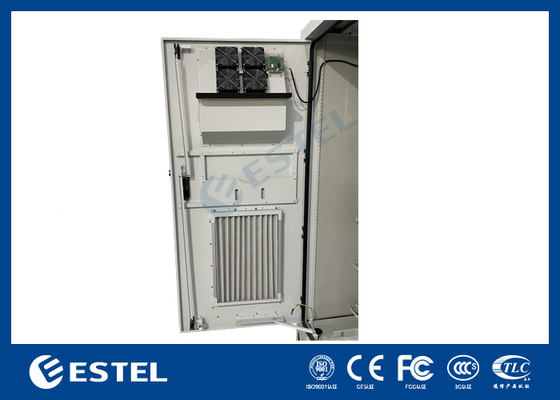

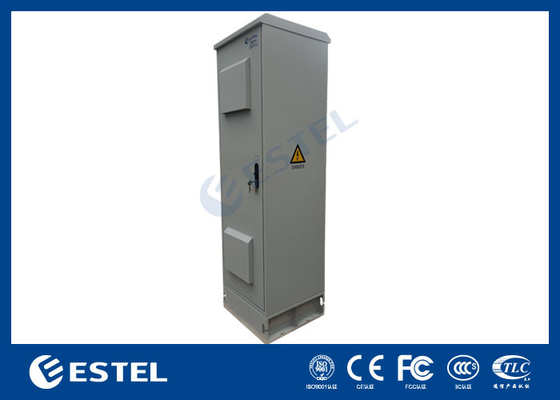

8- ক্যাবিনেটের ছবি:
