পাওয়ার ডিস্ট্রিবিউশন এবং ব্যাটারি মনিটর ফাংশন সহ 18 কিলোওয়াট ক্ষমতা সংশোধনকারী পাওয়ার সিস্টেম
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | ESTEL |
| সাক্ষ্যদান: | ISO9001, CE, 3C, FCC, TLC, IP55 |
| মডেল নম্বার: | ET48300-005 |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | ১টি সেট |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | কাঠের কেস |
| ডেলিভারি সময়: | 20-30 কার্যদিবস |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন, পেপাল |
| যোগানের ক্ষমতা: | প্রতি মাসে 8,000 সেট |
|
বিস্তারিত তথ্য |
|||
| ডিসি সর্বোচ্চ ক্ষমতা: | 18 কিলোওয়াট | ইনস্টলেশন মোড: | 19-ইঞ্চি র্যাকে ইনস্টল করা, ক্যাবিনেটে এমবেড করা |
|---|---|---|---|
| সংশোধনকারী মডিউল: | ৩০০০W | এসি ইনপুট ভোল্টেজ: | 220VAC একক-ফেজ |
| আউটপুট ভোল্টেজ: | -43~-58VDC, রেট করা মান: -53.5VDC | সুরক্ষা স্তর: | আইপি ২০ |
| বিশেষভাবে তুলে ধরা: | ব্যাটারি মনিটর সহ রেক্টিফায়ার পাওয়ার সিস্টেম,পাওয়ার ডিস্ট্রিবিউশন সহ রেক্টিফায়ার পাওয়ার সিস্টেম,১৮ কিলোওয়াট ক্ষমতা সংশোধনকারী পাওয়ার সিস্টেম |
||
পণ্যের বর্ণনা

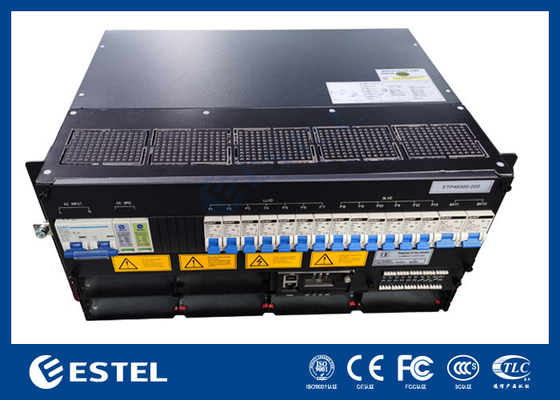

পাওয়ার ডিস্ট্রিবিউশন এবং ব্যাটারি মনিটর ফাংশন সহ 18kW ক্যাপাসিটি রিক্সিফায়ার পাওয়ার সিস্টেম

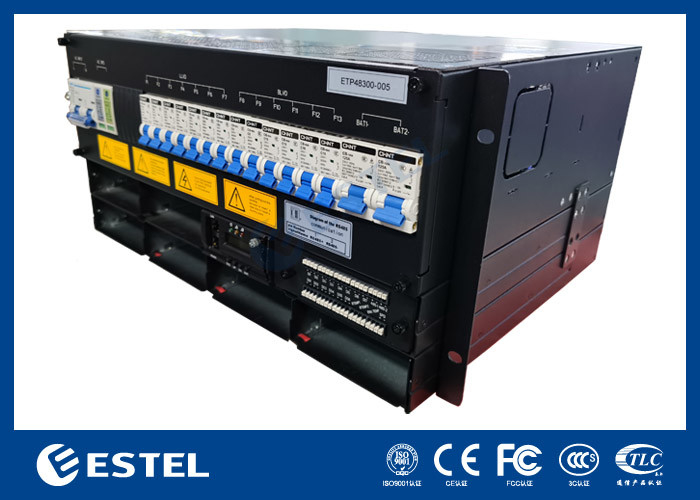

পাওয়ার ডিস্ট্রিবিউশন এবং ব্যাটারি মনিটর ফাংশন সহ 18kW ক্যাপাসিটি রিক্সিফায়ার পাওয়ার সিস্টেম
ET48300-005 সাব-র্যাক পাওয়ার সাপ্লাই ফাইবার এবং মাইক্রোওয়েভ ট্রান্সমিশনের সমালোচনামূলক অ্যাপ্লিকেশন চাহিদা মেটাতে 5 ইউ উচ্চতার কমপ্যাক্ট ডিজাইন,
অ্যাক্সেস ডিভাইস, সুইচ। সিস্টেম সর্বোচ্চ শক্তি 300A, এসি / ব্যাটারি / লোড MCBs সঙ্গে।
ক্যাবলগুলো MCB এবং বাসবারের সাথে সামনের দিকে সংযুক্ত।
> স্ট্যান্ডার্ড 19 ইঞ্চি প্রস্থ যা ব্যাপক ব্যবহারের সুবিধা আছে
> 5U উচ্চতা কম্প্যাক্ট নকশা, স্থান এবং ইনস্টলেশন খরচ সংরক্ষণ করা যেতে পারে
> সামনের অপারেশন এবং তারের অ্যাক্সেস, সুন্দর এবং নিরাপদ রক্ষণাবেক্ষণ
> পারফেক্ট ব্যাটারি ম্যানেজমেন্ট, ব্যাটারির জীবন দীর্ঘায়িত করে এবং বিভিন্ন যোগাযোগ পোর্ট প্রদান করে,
RS485, ইন্টারনেট পোর্ট, শুকনো পরিচিতি ইত্যাদি যা নমনীয় নেটওয়ার্কিং এবং দূরবর্তী পর্যবেক্ষণ সক্ষম করে
> সংশোধনকারী এবং নিয়ামক গরম প্লাগযোগ্য, সহজ এবং দ্রুত অনলাইন রক্ষণাবেক্ষণ
> বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা ((85-300Vac) পাওয়ার গ্রিড অভিযোজিত
ET48300-005 এর মধ্যে রয়েছে বিতরণ ইউনিট, রেক্টিফায়ার মডিউল, রূপান্তর মডিউল, মনিটরিং মডিউল।
কনফিগারেশনটি নিচের টেবিলের মতো ঐচ্ছিকঃ
| কনফিগারেশন | সংশোধক মডিউল | মন্তব্য |
| স্ট্যান্ডার্ড | জিবি ৪৯৪৩ | বিস্তারিত জানার জন্য, মডিউলগুলির স্পেসিফিকেশন দেখুন |
| স্ট্যান্ডার্ড | IEC/EN 62368-1 | |
| স্ট্যান্ডার্ড | EN 55032 ক্লাস A,GR1089 ইস্যু 4,R3-10, R3-11, R3-12 ক্লাস B উত্তর আমেরিকা দ্বারা প্রত্যয়িত | |
| স্ট্যান্ডার্ড | EN300386, CLASSA |
পাওয়ার ডিস্ট্রিবিউশন এবং ব্যাটারি মনিটর ফাংশন সহ 18kW ক্যাপাসিটি রিক্সিফায়ার পাওয়ার সিস্টেম
সিস্টেম কনফিগারেশন
দুটি অপারেটিং পদ্ধতিঃ
(১) এসি ইনপুটঃ এসি চালু হওয়ার পরে স্টার্ট আপ রেক্টিফায়ার মডিউল, আউটপুট -৪৮ ভিডিসি, একই সাথে ব্যাটারি চার্জ করুন এবং রূপান্তর মডিউলটি চালান, রূপান্তর মডিউল আউটপুট 220Vac।
স্বাভাবিক অবস্থার অধীনে, সংশোধনকারী মডিউল এবং বিতরণ ইউনিটের পরামিতিগুলি মনিটরিং মডিউল দ্বারা নিয়ন্ত্রিত হয়, যা পূর্বনির্ধারিত পরামিতি বা ব্যবহারকারীর কমান্ড অনুযায়ী কাজ করে।এসি নেটওয়ার্কের ত্রুটি হলে, ব্যাটারি সিস্টেম শক্তি হবে, এবং আউটপুট চালিয়ে - 48 VDC এবং 220 ভ্যাক, ব্যাটারি স্রাব সঙ্গে, ব্যাটারি ভোল্টেজ হ্রাস শুরু, যখন ভোল্টেজ 43 নিচে হয়।২ ভোল্ট + / -০.5 ভোল্ট, মনিটরিং মডিউল ব্যাটারি কম ভোল্টেজ সংকেত পাঠান এবং সরাসরি লোড আউটপুট বন্ধ, তারপর শক্তি সিস্টেম কাজ বন্ধ হবে। যখন বহিরাগত এসি প্রধান পুনরুদ্ধার,সিস্টেম আবার স্বাভাবিকভাবে কাজ করবে. (উপরের সমস্ত মনিটরিং ডেটা সিস্টেমের ডিফল্ট মান এবং ব্যবহারকারী দ্বারা পুনরায় সেট করা যেতে পারে)
(2) -48V ইনপুটঃ কোন এসি বর্তমান বা কোন এসি সংযুক্ত করা হবে না, -48V থেকে -48V লোড পোর্টে বহিরাগত শক্তি অ্যাক্সেস, স্টার্টআপ মনিটরিং এবং রূপান্তর মডিউল, 220Vac আউটপুট।
তাপমাত্রা ক্ষতিপূরণ ফাংশনটি ডিফল্টরূপে চালু রয়েছে, যা ব্যবহারকারীর কমান্ড দ্বারা প্রয়োজন হলে সক্রিয় বা নিষিদ্ধ করা যেতে পারে। অপারেশন তাপমাত্রা ≥55°C,পাওয়ার সাপ্লাইয়ের পাওয়ার আউটপুটটি রৈখিকভাবে হ্রাস পাবে (@65°C),আউটপুট পাওয়ার হবে 1300W) ।
বিশেষ উল্লেখ
| প্রকার | ET48300-005 | |
| সিস্টেম | মাত্রা | 482.0(W) *350.0(D) *5U(H) |
| ওজন | ≤ ২৫ কেজি ((সংশোধনকারী ছাড়া) | |
| কুলিং মোড | প্রাকৃতিক শীতল | |
| ইনস্টলেশন মোড | ক্যাবিনেটের ভিতরে 19 ইঞ্চি চাবি ইনস্টল করা | |
| ক্যাবলিং মোড | ইনপুট এবং আউটপুট | |
| রক্ষণাবেক্ষণ মোড | সামনের রক্ষণাবেক্ষণ, সাপোর্ট মডিউল গ্রেড পরিবর্তন | |
| সুরক্ষা স্তর | আইপি ২০ | |
| এসি বিতরণ | ইনপুট মোড | 220VACএক-ফেজ |
| ইনপুট ক্ষমতা | ১×১০০এ/২পি | |
| ইনপুট ফ্রিকোয়েন্সি | 45 ~ 65Hz,নামমাত্র মানঃ50Hz/60Hz | |
| এসিএসপিডি | 20kA/40kA,8/20μs | |
| ডিসি বিতরণ | আউটপুট ভোল্টেজ | -৪৩-৫৮ভিডিসি,নামমাত্র মানঃ-৫৩.৫ভিডিসি |
| সর্বাধিক ক্ষমতা | ১৮ কিলোওয়াট | |
| ব্যাটারি ব্রেকার | 2×125A/1P | |
| লোড ব্রেকার | LLVD:32A/1P×2+40A/1P×2+63A/1P×3 | |
| BLVD:6A/1P×2+10A/1P×2+16A/1P×2 | ||
| ডিসিএসপিডি | 10kA/,8/20μs | |
| সংশোধনকারী | ইনপুট ভোল্টেজ | ৮৫ ভিএসি ০৩০০ ভিএসি,নাম্বিত ২২০ ভিএসি |
| কার্যকারিতা | > ৯৬% | |
| নামমাত্র শক্তি | 3000W ((176~300VAC) | |
| কাজের তাপমাত্রা | -৪০°সি~+৭৫°সি ((পুরো আউটপুট ৫০°সির নিচে) | |
| মাত্রা | 106.5mm(W) ×286mm(D) ×41.5mm ((1U/H) | |
| ওজন | ≤2kg | |
| কুলিং মোড | জোর করে ঠান্ডা করা | |
| পাওয়ার ফ্যাক্টর | ≥০99 | |
| টিএইচডি | ≤৫% | |
| কন্ট্রোলার | সিগন্যাল ইনপুট | ৪এআই ((৩ব্যাটারিটাইম,১এম্বিটেম্প),৭ডিআই ((এসপিডি,৬কমনডিআই) |
| অ্যালার্ম আউটপুট | 6শুষ্ক যোগাযোগ | |
| যোগাযোগ বন্দর | RS485,SNMP | |
| প্রদর্শন মোড | এলসিডি | |
| পরিবেশ | অপারেটিং | -৪০°সি~+৭৫°সি ((পুরো আউটপুট ৫০°সির নিচে) |
| তাপমাত্রা | ||
| স্টোরেজ তাপমাত্রা | -৪০°সি~+৭০°সি | |
| অপারেটিং আর্দ্রতা | ৫% থেকে ৯৫% (অ-কন্ডেনসিং) | |
| উচ্চতা | ০~৩০০০ মিটার ((যদি উচ্চতা ২০০০ মিটার থেকে ৩০০০ মিটার মধ্যে থাকে, তবে সর্বোচ্চ অপারেটিং | |
| তাপমাত্রা ১ ডিগ্রি কমে যায়, উচ্চতা ২০০ মিটার বেড়ে যায়। |
||
প্রয়োগ
(১) একীভূতকরণ
(2) অভ্যন্তরীণ বিতরণ এবং সম্প্রসারণ সিস্টেম
(3) মোবাইল স্টেশন এবং সম্প্রসারণ কভারেজ সিস্টেম
(4) ডাব্লুএলএএন
(5) স্যাটেলাইট যোগাযোগ গ্রাউন্ড স্টেশন এবং মাইক্রোওয়েভ যোগাযোগ স্টেশন
(6) দুর্বল বর্তমান বিতরণ কক্ষ
(7) অন্যান্য এসি/ডিসি অবিচ্ছিন্ন শক্তি সিস্টেম
বৈশিষ্ট্য
(1) দুটি আউটপুটঃ-48Vdc, 220Vac
(2) দুটি ইনপুটঃ-48Vdc, 220Vac
(3) সক্রিয় ক্ষমতা ফ্যাক্টর ক্ষতিপূরণ প্রযুক্তি গ্রহণ, ক্ষমতা ফ্যাক্টর > 099
(4) এসি ইনপুট ভোল্টেজের বিস্তৃত অপারেটিং পরিসীমাঃ 90 ~ 280Vac
(5) বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমাঃ -৫°সি ~ +৫৫°সি
(6) সুইচ প্রযুক্তি পরিচালিত,
(৭) ব্যাটারি পরিচালনার নিখুঁততা ব্যাটারির আয়ু বাড়িয়ে তোলেঃ চার্জ/ডিসচার্জ ব্যবস্থাপনা, ব্যাটারির তাপমাত্রা ক্ষতিপূরণ, নিম্ন-ভোল্টেজ সুরক্ষা।
(৮) গরম বিনিময়যোগ্য
(9) ইনপুট ওভার/নিম্ন ভোল্টেজ সুরক্ষা
(10) আউটপুট ওভারভোল্টেজ সুরক্ষা, আউটপুট ওভারকন্ট্রাক্ট সুরক্ষা, আউটপুট শর্ট সার্কিট সুরক্ষা
(11) এমবেডেড / ওয়াল মাউন্ট
(12) আরএস ৪৮৫, আরএস ২৩২ যোগাযোগ ইন্টারফেস
