পিডিইউ / ব্যাটারি ট্রে / এয়ার কন্ডিশনার সহ ডুয়াল-ডোর আউটডোর টেলিকম ক্যাবিনেট
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | শেনঝেন, চীন |
| পরিচিতিমুলক নাম: | ESTEL |
| সাক্ষ্যদান: | IP55 |
| মডেল নম্বার: | ET7387115A-20U |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 পিসি |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | প্যালেট সহ কাঠের কেস |
| ডেলিভারি সময়: | 35 দিন |
| পরিশোধের শর্ত: | টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা: | 2000 |
|
বিস্তারিত তথ্য |
|||
| অভ্যন্তরীণ স্থান: | 19 ইঞ্চি র্যাক 20U | উপাদান: | গ্যালভানাইজড স্টিল |
|---|---|---|---|
| মাউন্টিং: | মেঝে মাউন্ট করা | কুলিং: | এয়ার কন্ডিশনার |
| দরজা: | সামনের দরজা এবং পিছনের দরজা | বিচ্ছিন্নতা: | পিইএফ ২০ মিমি |
| বিশেষভাবে তুলে ধরা: | ব্যাটারি ট্রে সহ আউটডোর টেলিকম ক্যাবিনেট,ডাবল-ডোর আউটডোর টেলিকম ক্যাবিনেট,পিডিইউ সহ বহিরঙ্গন টেলিকম ক্যাবিনেট |
||
পণ্যের বর্ণনা
এয়ার কন্ডিশনার সহ দ্বৈত দরজা বহিরঙ্গন টেলিযোগাযোগ ক্যাবিনেট PDU এবং ব্যাটারি ট্রে সহ
1. বায়ু কন্ডিশনার সহ ডাবল-ডোর আউটডোর টেলিকম ক্যাবিনেট ভূমিকা
1.1 বায়ু কন্ডিশনার সহ ডাবল-ডোর আউটডোর টেলিকম ক্যাবিনেটের উপাদান
ক্যাবিনেটটি গ্যালভানাইজড স্টিলের তৈরি, ডাবল ওয়াল, বেধঃ ১.২ মিমি, ২০ মিমি পিইএফ সহ।
1.২ বায়ু কন্ডিশনার সহ দ্বৈত দরজা বহিরঙ্গন টেলিযোগাযোগ ক্যাবিনেটের কাঠামো
ক্যাবিনেটে সরঞ্জাম ইনস্টলেশনের জন্য 19 ′′ রেল অন্তর্ভুক্ত রয়েছে।
1.3 ক্যাবিনেটের দরজা এবং লক
ক্যাবিনেটে একটি সামনের দরজা আছে, একেবারে একটি দরজা।
ক্যাবিনেটের দরজাটি এমবেডেড কাঠামো ব্যবহার করে।
দরজা খোলার কোণ 110 ° পর্যন্ত এবং দরজা সীমাবদ্ধ ডিভাইস খোলার কোণ সীমাবদ্ধ করতে পারেন। লকটি চুরি-প্রতিরোধী তিন পয়েন্ট লক, সমর্থন প্যাডলক। দরজা খোলার জন্য কী অন্তর্ভুক্ত করুন।
2. বায়ু কন্ডিশনার সহ ডুয়াল-ডোর বহিরঙ্গন টেলিযোগাযোগ মন্ত্রিসভা প্রযুক্তিগত পরামিতি
| কনফিগারেশন | পয়েন্ট | টেকনিক্যাল প্যারামিটার | |||
| ক্যাবিনেট | মডেল | ET7387115A-20U | |||
| সুরক্ষা স্তর | আইপি৫৫ | ||||
| বাহ্যিক মাত্রা | H1150mm × W725mm × D870mm | ||||
| অভ্যন্তরীণ মাত্রা | ১৯ ইঞ্চি ২০ ইউ | ||||
| উপাদান |
গ্যালভানাইজড স্টিল, ১.২ মিলিমিটার পুরু, একক দেয়াল। লেয়ারিং অংশের বেধঃ ২.০ মিমি |
||||
| বিচ্ছিন্নতা | ২০ মিমি পিইএফ | ||||
| লেপ | পলিস্টার পাউডার লেপ | ||||
| রঙ | RAL7035 | ||||
| লক | চুরি প্রতিরোধী তিন পয়েন্ট লকিং সিস্টেম | ||||
| হিংজ | অভ্যন্তরীণ চাকা | ||||
| ইনস্টলেশন বিকল্প | মেঝে মাউন্ট করা | ||||
| ক্যাবল রুটিং | ক্যাবল ভিতরে এবং ক্যাবিনেটের নীচে থেকে আউট | ||||
| রক্ষণাবেক্ষণ | এক সামনের দরজা, এক পিছনের দরজা | ||||
| ঠান্ডা | বাছাই | এসি এয়ার কন্ডিশনার | ডিসি এয়ার কন্ডিশনার | তাপ এক্সচেঞ্জার |
সরাসরি বায়ুচলাচল |
| শীতল করার ক্ষমতা | ১৫০০ ওয়াট | ১৫০০ ওয়াট | 80W/K | 180CFM | |
| ইনপুট ভোল্টেজ | 220VAC 50HZ | ৪৮ ভিডিসি | ৪৮ ভিডিসি | ৪৮ ভিডিসি | |
| যোগাযোগ | RS485 | RS485 | RS485 | / | |
| পাওয়ার ডিস্ট্রিবিউশন ইউনিট | ভোল্টেজ | 200VAC240VAC (বিকল্প) | |||
| ইনপুট | স্নাইডারDPN 2*10A/1p (বিকল্প) | ||||
| আউটপুট | স্নাইডারডিপিএন ২*১৬এ/১পি (বিকল্প) | ||||
| সেন্সর | দরজা সেন্সর, জল সেন্সর, তাপমাত্রা এবং আর্দ্রতা সেন্সর, ধোঁয়া সেন্সর | ||||
| পরিবেশ পর্যবেক্ষণ ইউনিট |
19 ইঞ্চি ইনস্টলেশন, 1 ইউ উচ্চ, 48VDC ইনপুট ভোল্টেজ, যোগাযোগ পোর্টঃ SNMP ৯-মুখী প্যাসিভ সুইচিং মান ইনপুট, ৬-মুখী সক্রিয় সুইচিং মান ইনপুট, ৬-মুখী রিলে আউটপুট। |
||||
| অন্যান্য | আলোকসজ্জার জন্য 48VDC LED ল্যাম্প,LED সুইচ | ||||
| পরিবেশ | কাজের তাপমাত্রা | -40°C ~+55°C (+সৌর বিকিরণ) | |||
| সংরক্ষণ তাপমাত্রা | -৪০°সি~+৭০°সি | ||||
| কাজের আর্দ্রতা | ৫% থেকে ৯৫% ((কোনও কনডেন্সেশন নেই) | ||||
| কাজের উচ্চতা | 0~4000 মিটার | ||||
3. বায়ু কন্ডিশনার সহ ডুয়াল-ডোর আউটডোর টেলিকম ক্যাবিনেটের বৈশিষ্ট্য
3.1 ক্যাবিনেটটি ধুলো, সূর্য এবং বৃষ্টির প্রতিরোধী, বাইরের পরিবেশে ব্যবহৃত হয়।
3.২ ক্যাবিনেট কুলিং 80W/K তাপ এক্সচেঞ্জার ব্যবহার করে।
3.3 যার মধ্যে একটি AV220V আলোকসজ্জা LED ল্যাম্প রয়েছে, যা ক্যাবিনেটের উপরে ইনস্টল করা আছে।
3.4 দুটি দরজা সেন্সর সহ, একটি LED ল্যাম্প চালু / বন্ধ করার জন্য ব্যবহৃত হয়, অন্যটি খোলা দরজা অ্যালার্মের জন্য ব্যবহৃত হয়।
3.5 ক্যাবিনেটের বিন্যাস যুক্তিসঙ্গত, যা ক্যাবল অ্যাক্সেস, ফিক্সিং এবং গ্রাউন্ডিং সহজতর করবে। ক্যাবিনেটের নীচে ক্যাবল ইনলেট রয়েছে।

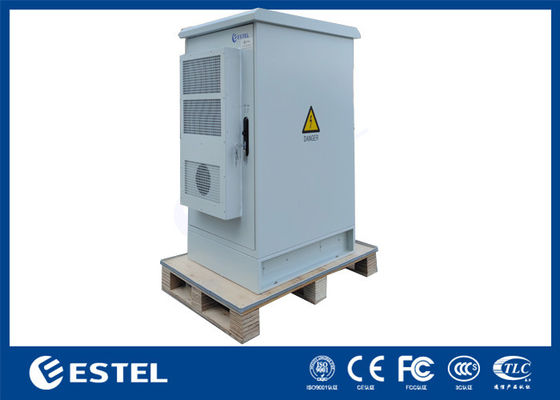

4.ক্যাবিনেটের ছবিঃ
5. টেকনিক্যাল স্পেসিফিকেশন
(1) প্রযোজ্য পরিবেশগত অবস্থাঃ
- অপারেটিং তাপমাত্রাঃ -40°C ~ + 75°C
- সঞ্চয় তাপমাত্রাঃ -50°C ~ + 70°C
- পরিবহন তাপমাত্রাঃ -50°C ~ + 70°C
- আপেক্ষিক আর্দ্রতা (RH): 5% ~ 99%
- বায়ু চাপঃ 62kPa ~ 101kPa (০m ~ 5000m উচ্চতার অনুরূপ)
(২) উপাদানঃ ভাল মানের গ্যালভানাইজড ইস্পাত
(3) পৃষ্ঠের চিকিত্সাঃ পাউডার লেপ পেইন্ট, বহিরঙ্গন পলিস্টার হালকা ধূসর RAL 7035 লেপ
(4) প্রবেশ সুরক্ষাঃ আইপি 55
(5) অগ্নি প্রতিরোধ ক্ষমতাঃ GB5169.7 পরীক্ষা A মেনে চলুন
(6) নিরোধক প্রতিরোধ ক্ষমতাঃগ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের শরীরের অংশগুলির মধ্যে বিচ্ছিন্নতা প্রতিরোধ 2 × 104M/500V ((DC) এর চেয়ে কম নয়।
(7) ভোল্টেজ প্রতিরোধ করুনঃগ্রাউন্ডিং ডিভাইস এবং ক্যাবিনেটের শরীরের অংশগুলির মধ্যে প্রতিরোধের ভোল্টেজ 3000V ((DC) / 1min এর চেয়ে কম নয়।
6. আনুষাঙ্গিক
6.১ সার্ভিস লাইট
সার্ভিস লাইটটি ক্যাবিনেটের ভিতরে অতিরিক্ত আলো পেতে ব্যবহৃত হয়। সার্ভিস লাইটটি 48VDC, ক্যাবিনেটের শীর্ষে ইনস্টল করা হয়।
6.২ তাপ এক্সচেঞ্জার
ক্যাবিনেটে 80W / K তাপ এক্সচেঞ্জার অন্তর্ভুক্ত, ক্যাবিনেটের দরজায় ইনস্টল করা হয়।
7প্যাকেজিং
কাঠের বাক্সের প্যাকেজিং
